新增玩家特色 GA-P45-DQ6拆解图曝光[新星资讯网]

1、P45会采用65nm工艺生产，而目前的P35和965一样还是用90nm生产的，功耗和发热都会比即将到来的P45要高；
2、P45支持PCI-E 2.0技术，并采用了Dual PCI-E设计，可以组成一个PCI-E 16x或两个PCI-E 8x接口，对于AMD的交火技术的支持更加完善，而目前P35仅为PCI-E 16x+4x的模式，并且是1.0版本的PCI-E，同样规格的接口会比P45的速度慢一倍；
3、P45可以支持更高的FSB，例如可以支持FSB 1600MHz，而P35大多支持最高1333MHz FSB，这个规格已经成为FSB总线在主流市场的最终定格规格了，因为FSB即将被下一代Nehalem平台的QPI总线取代；
4、由于DDR3在2009年才会逐渐步入主流，因此2008年主流的P35和P35主板还是会使用DDR2；
5、P45支持PCI-E 2.0；
6、南桥上P45支持ICH10；
<--Content End--> WriteAdSpan('ad_word_2',20);

WriteHzhHolder('hzh')<--Content Begin--> 通过上面的介绍，想必您对P45与P35的区别有了一个大致的了解，那么我们就来看一看这款曝光的技嘉P45-DQ6主板的全部规格。让我们看一看4系列的技嘉高端主板究竟什么样？

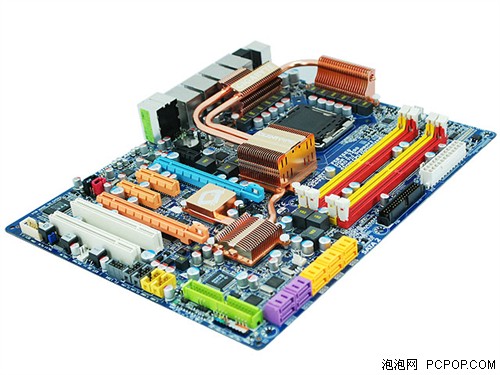

更加奢华设计的P45主板露面了

Intel P45相比之前的P35，南桥采用了更为先进的ICH10系列。支持6条PCI-E通道、4个PCI插槽、12个USB 2.0接口、2组EHCI(增强主机控制器接口)控制器，并支持USB接口禁用功能。支持处理器方面和P35无异，不过在PCI-E显卡插槽方面，升级为了全新的2.0版本，并且可以轻松的实现双8x的规格，而不再像P35一样仅默认提供了16x+4x的方式。

主板的供电设计依旧采用了双六项供电设计

技嘉P45-DQ6主板延续了双电感六相供电回路的经典设计，并搭配了更为夸张的热管散热系统。还配备了技嘉超耐久2代以及最新的动态节能DES技术。基于Intel P45/ICH10南桥芯片，支持1600MHz前端总线，支持45nm双核/四核处理器。支持双通道DDR2 1200内存规格。整个平台针对45nm进行了优化处理器，因此可以说算是为45nm普及做好的准备。更为重要的是集成了动态节能技术，省电70%，工作效率提升20%。

主板上的IDT PCI-Express Switch芯片提供了两组PCI-E x4插槽

技嘉P45-DQ6主板主板提供了4条DIMM内存插槽，由于搭配了ICH10南桥，提供了10个SATA2接口支持，通过第三方芯片提供了额外的IDE设备接口。主板上的IDT PCI-Express Switch芯片还提供了两组PCI-E x4插槽。除此之外，这款主板还提供了以往技嘉主板上没有的“玩家元素”，例如这次增加的外置开关机和清理CMOS按键，与玩家国度的按键十分的类似。

外置开关机和清理CMOS按键

板载DES节能技术的LED灯

侧置的10个SATA接口

4个千兆网卡是否太奢侈了呢？

除了秉承了技嘉一贯的豪华和全面风格外，技嘉P45-DQ6主板提供了8个USB端口、板载Realtek RTL8111C网络控制器，提供了四个千兆网卡的支持。板载ALC889音效芯片，提供了7.1+2声道音频输出。
